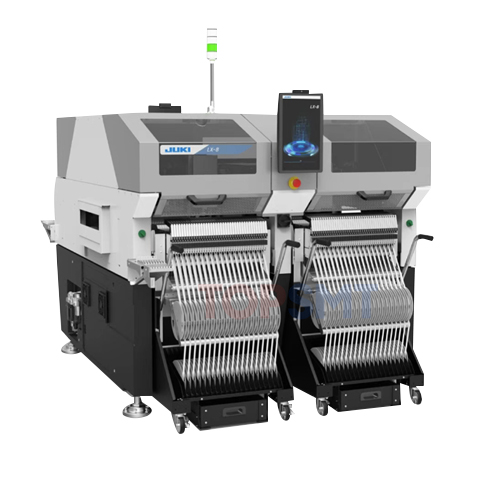

JUKI高速柔性多功能貼片機LX-8

設備品牌：JUKI

設備型號：JUKILX-8

設備產地：日本

JUKI貼片機LX-8高速柔性多功能貼片機

1、榮獲第54屆機械工業設計獎IDEA最優秀獎

2、高速生產、通用制造

最高等級的超高速搭載，通過提高面積生產性實現高效率生產

引以自豪的最高等級105,000CPH*的超高速搭載，不僅節省空間，并且可以通過提高面積生產性，實現高效率生產。PLANETHEADP20S可以對應0201極小元件的搭載。再者，擁有大型元件高通用性的匠HEAD，可以實現最高等級94.000CPH的超高速搭載。

通過貼裝頭的組合，可以大范圍覆蓋極小元件到大型元件，構筑對泛用性有要求的量產生產線、變種變量生產線、多品種少批量生產線，可以實現高效率的生產。

PLANETHEADP20S/匠HEAD，可以根據各自的特點進行選擇

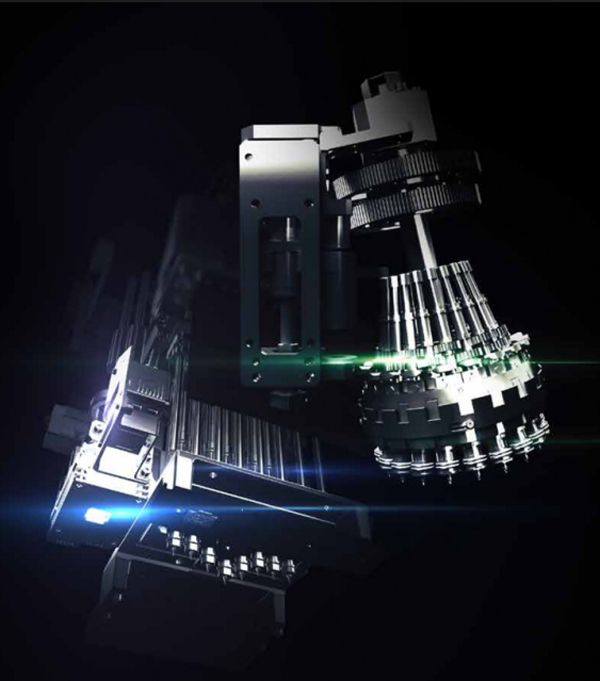

PLANETHEADP20S由20個可連續吸取的吸嘴構成，實現0201極小元件也能穩定吸取的可靠性。并且，為了實現最快速的搭載，貼裝頭高度(0.5mm/2mm/3mm)可匹配元件高度相應變化，實現高速搭載。

通過激光實現高精度識別的匠HEAD，可根據貼裝元件的高度，改變貼裝頭的高度。無論是極小元件還是大型元件，都能以最合適的高度，實現高速貼裝。

可前側操作

LX-8可進行前側操作，單前側平臺的生產效率也不受影響。

具有最小化節拍損耗的獨立貼裝頭構成

各個完全獨立的貼裝頭構成以及通過緩沖站的設置，削減了等待時間的節拍損耗。實現了提高運行率的高效率生產。

供料器可安裝數No.1

供料器可安裝數達到最高160把。

后續生產使用的供料器可預先放置在臺車上，大幅縮短替換時間，實現生產準備的簡略化和效率化追求使用更便捷的

可以憑直覺操作的智能手機操作感，完全考慮用戶體驗的配色以及容易看清的深色主題畫面。另外在首頁配置了高優先度的功能。是一款追求使用便捷的新型操作觸摸屏。

貼裝頭更換

LX-8可更換貼裝頭。

無需變更產線布局，只需配置最合適的貼裝頭，即可靈活地實現變種變量生產

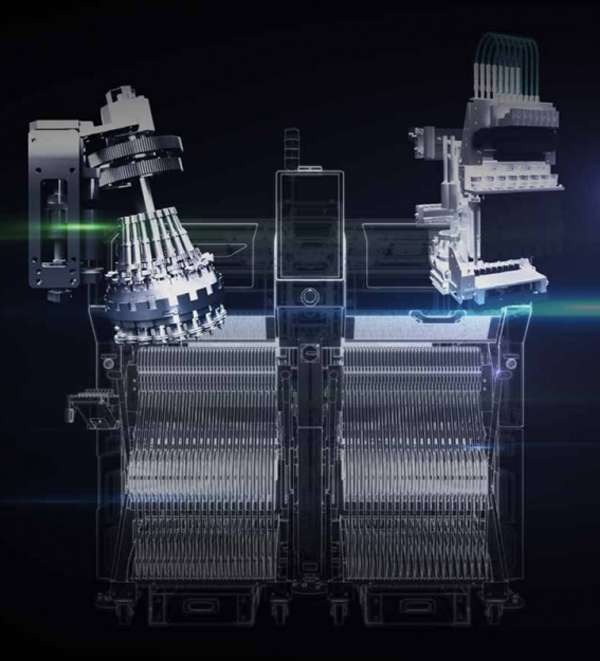

靈活地組合貼裝頭

客戶自己就可以更換貼裝頭。靈活地應對生產基板變化。

大型元件也可用托盤供料

通過使用可使貼片機主體的貼裝頭直接從托盤吸取元件的托盤服務器TR8，貼裝頭可以直接吸取連接器等異形元件、較重元件。

支撐針自動配置單元

該功能可以使固定基板的支撐針高速并準確地自動插入、定位，生產完成后，支撐針回收到存儲器內。通過將支撐針的準備工作自動化，實現作業效率提高，

匠HEADSUB-ATC單元

在通常的自動工具更換器基礎上，追加副更換器，可存儲的吸嘴數量可以擴張至最多88支。生產切換時，減少準備時間，提升作業效率，

低沖擊貼裝實現高品質生產

通過將貼裝時Z軸下降/上升速度分為兩個階段，在元件接觸基板時降低沖擊，做出低沖擊動作。貼裝時沖擊減少，實現高品質貼裝。

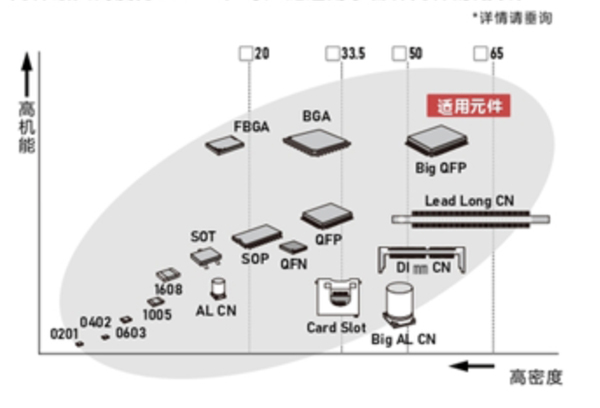

廣泛適用于各種元件

可應對的元件尺寸為0201*~065mm，也可至10x90mm。

元件最大高度為25mm，可廣泛適用于各種元件的貼裝。

豐富的檢查項目

PLANETHEADP20S可以檢查出元件正反面翻轉、芯片立起、元件缺失。實現極小元件的高品質貼裝。另外還可以通過吸取位置自動補正功能，自動補正元件的吸取位置，提高吸取率。

新構造相機識別的高精度貼裝

通過新構造的同軸照明識別技術，可以拍攝更為鮮明的圖像實現高精度貼裝識別。

JUKI引以為做的激光識別技術，實現高速。高精度的識別

可識別各種各樣的元件形狀。小至極小元件03015，大至o50mm，SOP、QFP、BGA等。

激光功能不被電極的形狀、光澤等的偏差所影響，實現穩定的識別和貼裝。

游光產先的元件

縮短VCS圖像識別時長

通過采用圖像處理程序庫HALCON，大幅縮短VCS的圖像識別時長不僅可識別芯片，大型元件的高速識別、貼裝也可實現。

縮短VCS圖像識別時長

通過采用圖像處理程序庫HALCON，大幅縮短VCS的圖像識別時長。

不僅可識別芯片，大型元件的高速識別、貼裝也可實現。

圖像識別技術

元件的形狀、引腳、錫球通過VCS相機識別，進行元件位置定位?？蓹z查出引腳彎反射識別曲、錫球脫落。

不僅QFP和BGA等沒問題，通過個別圖樣識別，甚至異形元件也可以應對。

360度元件識別的元件供料角度補正技術

因?yàn)榭梢?60度識別元件，元件供料外觀不穩定的元件也可以補正角度，正確地進經強強行貼裝。

3色照明識別法

根據元件的形狀、材質等，改變照明色，進行圖像識別，實現穩定的元件識別。

強大的元件識別應對能力

能應對各種異形元件的異形用吸嘴、視覺示教，使得數據制作簡易化，由此發揮強大的元件應對能力。

圖像識別高速化

貼片頭沿X軸方向移動和拍攝同時進行，所以可以實現不暫停的高速圖像識別，

新型共面?zhèn)鞲衅?/span>

圖像識別和共面?zhèn)鞲衅鳈z查同時進行，大幅改善節拍*.共面性（coplanarity：BGA竭球不良面均一性）的檢查高精度且高速度，由此防止不良元件搭載，產品的可靠性更上一層樓。

與元件管理工序的連攜

與元件管理工序的各種連攜，實現高效生產。不僅可以協同自動倉庫將準備出庫元件自動運送，還可做到根據生產中元件即將用盡的警告實現自動出庫等。

系統協作相關

貼裝綜合軟件JaNets以及通過使用JaNets與連接的系統進行協作，可進行生產狀況監控、倉儲管理、遠程支援等，有助于提高整個工廠的生產效率。

另外根據所選購的IFS-NX功能，可實現元件可追溯、防止元件誤安裝等高質量的生產。

設備間協作功能(不良標記信息傳送)

檢查機或生產線上游的設備，將檢測到的電路的故障標記信息傳送至LX-8，縮短故障標記識別的時間，提高生產率。

印刷位置偏移的前饋

從檢查機獲取印刷位置偏移的信息，然后把偏移信息傳遞給后續的貼片機。
