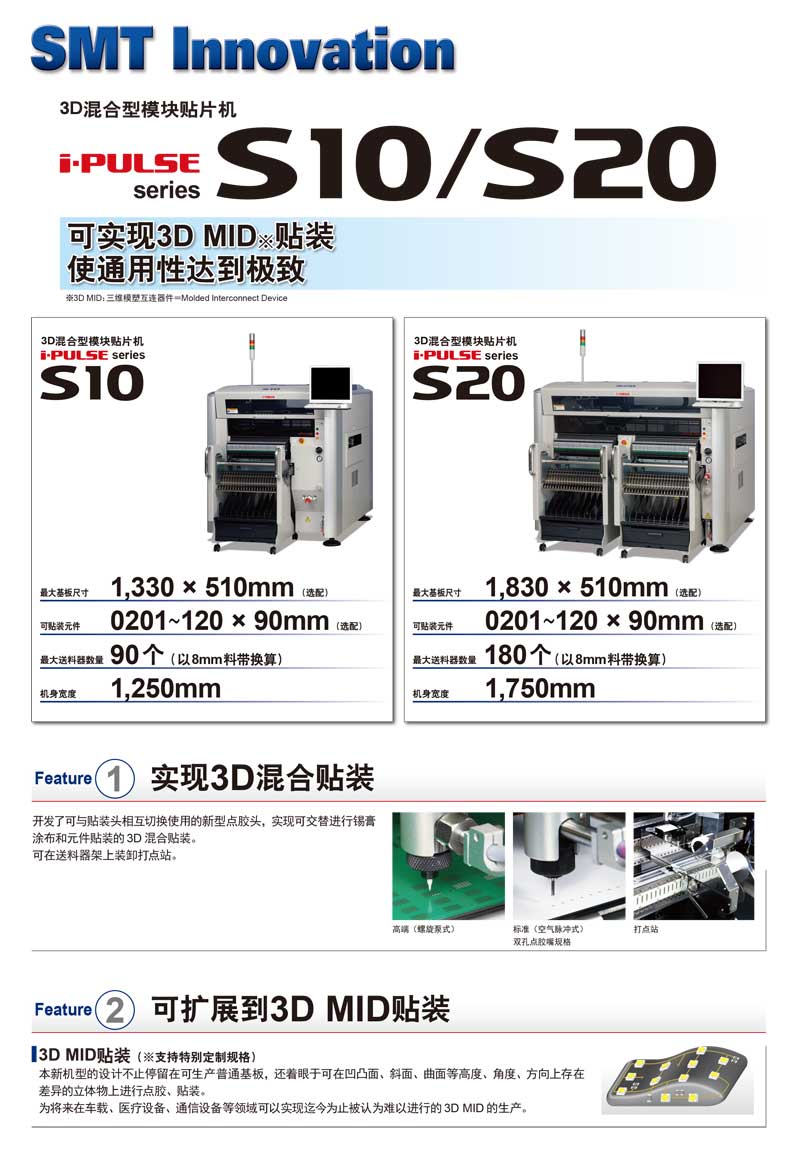

雅馬哈S10/S20貼片機 3D混合型模塊貼片機

產品簡介：

雅馬哈S10/S20貼片機可實現3D MID:貼裝使通用性達到極致

13510358172

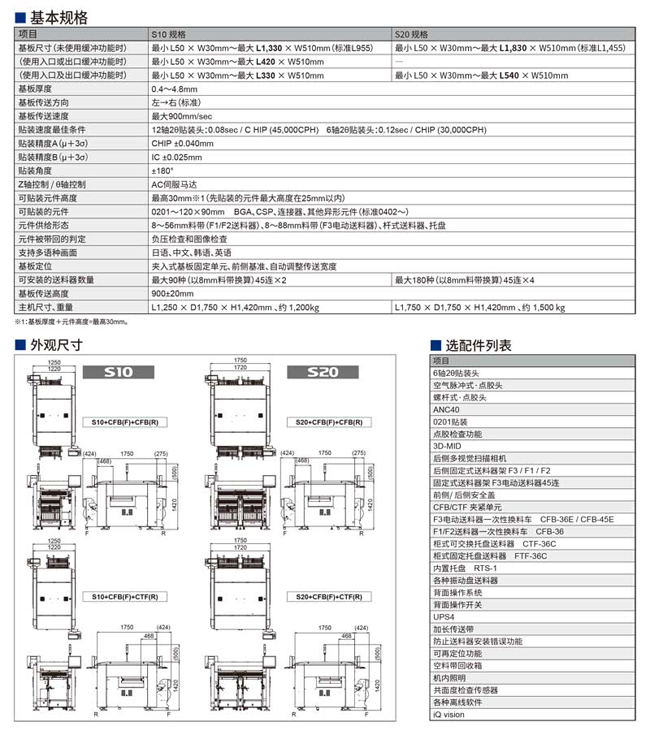

技術參數

雅馬哈S10/S20貼片機 3D混合型模塊貼片機

設備品牌：雅馬哈

設備型號：S10 S20
設備產地：日本

雅馬哈S10/S20貼片機可實現3D MID:貼裝使通用性達到極致

實現3D混合貼裝
開發了可與貼裝頭相互切換使用的新型點膠頭，實現可交替進行錫膏涂布和元件貼裝的 3D 混合貼裝。可在送科器架上裝卸打點站。

可擴展到3D MID貼裝
3DMID貼裝(支持特別定制規格)
本新機型的設計不止停留在可生產普通基板，還著眼于可在凹凸面、斜面、曲面等高度、角度、方向上存在差異的立體物上進行點膠、貼裝。為將來在車載、醫療設備、通信設備等領域可以實現迄今為止被認為難以進行的3D MID 的生產。

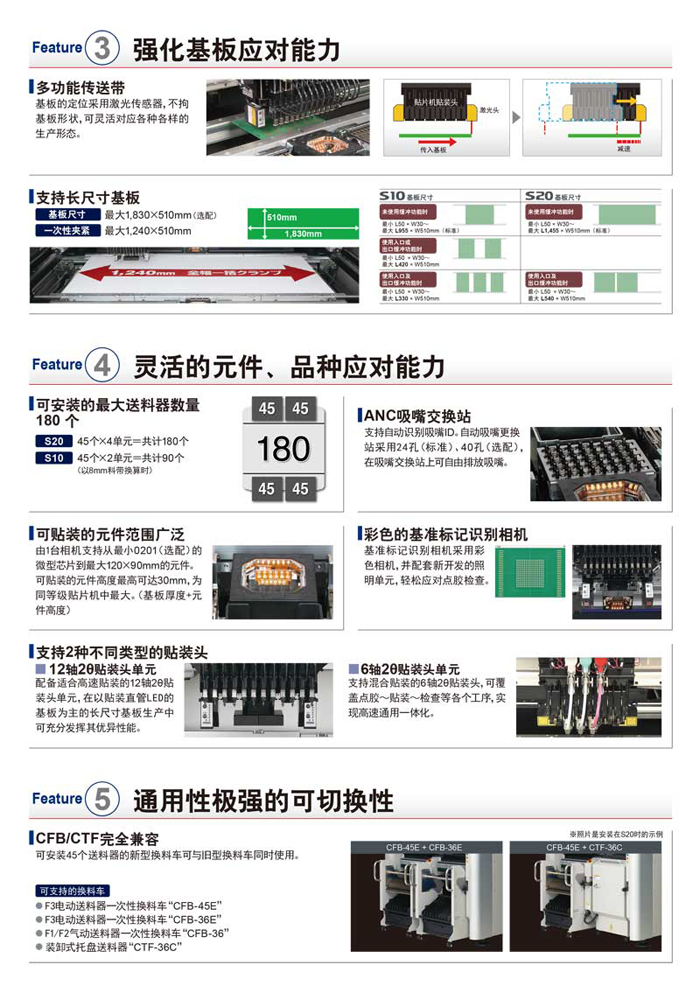

強化基板應對能力
多功能傳送帶
基板的定位采用激光傳感器,不拘基板形狀,可靈活對應各種各樣的生產形態。

靈活的元件、品種應對能力
1、可安裝的最大送料器數量180 個
S2045個x4單元=共計180個
S1045個x2單元一共計90個(以8mm料帶換算時)

2、ANC吸嘴交換站
支持自動識別吸嘴ID。自動吸嘴更換站采用24孔(標準)、40孔(選配)，在吸嘴交換站上可自由排放吸嘴。

3、可貼裝的元件范圍廣泛由
1臺相機支持從最小0201(選配)的微型芯片到最大120x90mm的元件?？少N裝的元件高度最高可達30mm,為同等級貼片機中最大。(基板厚度+元件高度)

4、彩色的基準標記識別相機
基準標記識別相機采用彩
色相機，并配套新開發的照明單元,輕松應對點膠檢查。

5、支持2種不同類型的貼裝頭
12軸20貼裝頭單元
配備適合高速貼裝的12軸20貼裝頭單元,在以貼裝直管LED的基板為主的長尺寸基板生產中可充分發揮其優異性能。

6軸20貼裝頭單元
支持混合貼裝的6軸20貼裝頭,可覆蓋點膠一貼裝一檢查等各個工序,實現高速通用一體化。

通用性極強的可切換性
CFBICTF完全兼容
可安裝45個送科器的新型換料車可與舊型換料車同時使用。
可支持的換料車
F3電動送料器一次性換料車“CFB-45E”
F3電動送科器一次性換料車“CFB-36E”
FV/F2氣動送科器一次性換料車“CFB-36”
裝卸式托盤送料器“CTF-36C

3D混合型模塊貼片機
