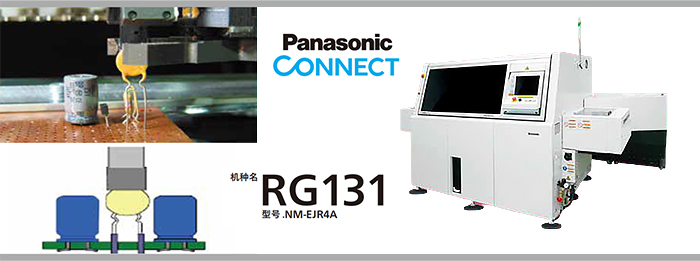

松下立式插件機RG131 松下插件機

產品簡介：

松下立式插件機RG131 松下插件機

13510358172

技術參數

松下立式插件機RG131 松下插件機

品牌：松下插件機
型號：NM-EJR4A
產地：日本

1、松下立式插件機RG131特點：
HSG 功能進化、通過3間距/4 間距對應，擴大基板尺寸和增加元件搭載數量是提高生產率的高密度徑向元件插件機

2、通過提高插件速鷹云轉率，使生產率提高
能夠選擇2間距規格(2.5 mm、5.0 mm) 或者3間距規格 (2.5 mm、5.0 mm 7.5 mm) 或者4間規格(2.5 mm、5.0 mm 、 7.5 mm、10.0 mm)。
無論是3間距規格(2.5 mm、5.0mm、75 mm還是4間規格(2.5mm、5.0mm、7.5 mm、10.0 mm) 的大型元件都可以實現高速插件 (0.25 s~0.6s /點)。
通過導銷方式,只要有插入元件的間隙即可插件，實現高密度插件。

3、通過全體自動補正功能的標準裝備,實現了高度信賴性
通過搭載覆蓋基板全體的兩孔全體自動補正功能，可簡易調準位置。

4、通過增加元件供給數和2分割，實現長時間運轉
元件搭載總數增加到80站，同時大型元件可以設置數也增加到32站(16 + 16)。
元件供給部分成2部分，運轉中也可以供給元件(交換模式等)。

5、降低運行成本
鐵砧刃，引線切刀，夾盤墊，推進器墊等消磨元件與RHSG等可以通用。
插件機系列設備的搬送系XY工作臺、控制器、驅動器等實現共用化。機種切換準備等作業和維護作業也有共通性。

6、擴大功能選購件
通過大型基板對應選購件實現最大尺寸 650 mm x 381 mm基板的孔識別和插件。
通過搬送2片基板選購件,基板搭載時間縮短一半,從而提高生產率。特別對插件點數少的情況有效

7、AR-DCE(型號 NM-EJS4B) 數據創建與編輯器系統
AR-DCE編程軟件可在設備運行中進行離線編輯和數據優化。

8、松下插件機操作性的提高
在前部和后部設置同一操作盤，大幅度提高了操作性 (標準規格)。
操作盤采用液晶觸摸屏，進行誘導式操作實現簡單操作。能夠單擊切換日文 / 英文 /中文的表示。
通過新控制器，存儲程序增加為200個。數據文件的導出入，能夠?qū)?yīng)大容量的SD存儲卡。
本公司以往機種(RH series)的NC數據能夠依舊使用。
在畫面顯示元件供給部的元件配置，搭載了機種切換支援功能。
顯示日常保養檢查的時期和作業內容，搭載了維護支援功能。

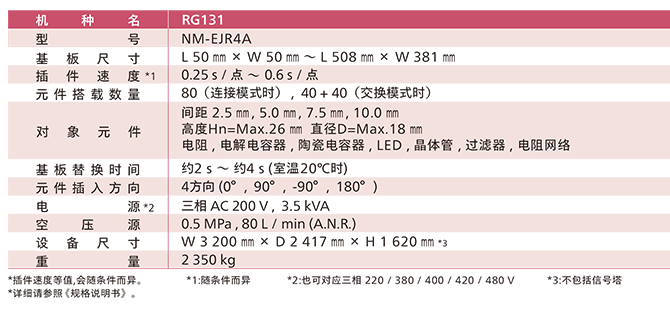

松下立式插件機RG131參數
