PCB激光鐳雕機 自動翻板 SMT視覺定位激光打標機
設備品牌：Martin
設備型號：6500LI
設備產地：中國
Martin6500LI激光鐳雕機、打標機設備特點
1、調取訂單模式，實現自動打標
2、打標程序跟生產型號和數量相結合，依據PMC計劃生產;
3、避免出現超前生產和產能不清晰，
4、避免非生產過程中修改程序;
5、實現人機分離。

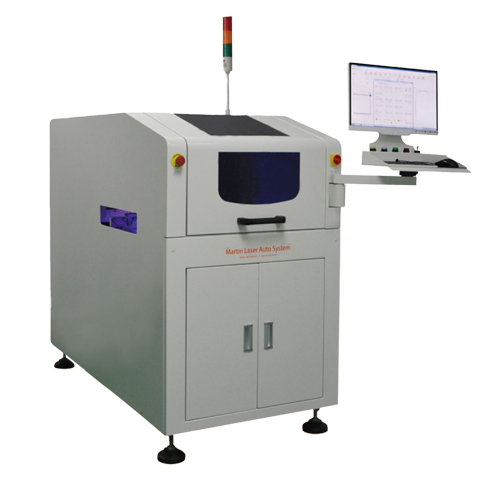

Martin6500LI激光鐳雕機、打標機
Martin 6500L1系列激光鐳雕機(CO2/UV/FIBER)可在多種材料上進行字符、圖形、條形碼和二維碼等標識處理，廣泛應用于機械電子、汽車電子、半導體、航空等行業。可輕松實現在電路板、金屬、陶瓷、塑膠、鋁、橡膠等物品上的標識。
雙攝像頭設計，可實現定位點捕捉和條碼掃描監測。翻板結構設計通過電路板的翻轉，可直接實現雙面雕刻。軟件人性化設計，讓操作簡單易行，大大降低人員培訓時間。強大的軟件拓展功能，通過MES系統對接，完善企業生產管理系統。
CCD掃描功能
業內領先的PCBA整板掃描功能，改變了傳統視覺指引;
縮短編程時間，路徑實時顯示，修改方便簡單。
運行誤差，全程監控
打標過程，每片板的標識點誤差實時記錄;
運動軸的誤差實時記錄;
誤差值可以根據產品需要設定。
獨特的激光調節穩定技術(ADIS)
激光功率實時反饋及補償;
專利激光驅動卡及打標軟件。
二維碼自動調取程序
通過二維碼可以直接調取程序，方便，簡單，不出錯;
產品切換智能化。
工業4.0-MES系統
服務器數據自動調取;
上傳機臺數據及生產數據;
實時監測設備狀況。
雕刻表面:電路板、金屬、塑料等
激光器:紫外、二氧化碳、綠光、光纖
定位系統:CDD自動視覺定位
打標時間:雕刻3mm*3mm大小二維碼約為1秒鐘
PCB傳輸時間:±5秒
Martin6500LI激光鐳雕機設備技術規格
工作模式：在線型
軟件版本：Basic/Professional/Customized
雕碼類型：一維碼、二維碼、數字、字母、文字、圖形等
雕刻表面：電路板、金屬、塑料等
激光器：紫外、二氧化碳、光纖
鏡頭：F=100mm/F=160mm/F=255mm/ F=420mm
冷卻方式：空氣冷卻系統
定位系統：CCD自動視覺定位
讀碼方式：CCD實時讀碼
驅動方式：AC伺服馬達
軌道調寬：自動
單個條碼雕刻范圍(最大)：105 x 105 mm
電路板雕刻范圍(最大):單面雕刻460x460mm，雙面雕400x330mm
輸送皮帶：3mm 防靜電傳送皮帶
輸送速度:24米/分鐘
打標時間:雕刻3mmX3mm大小二維碼約為1秒鐘
PCB 傳輸時間:±5seconds 秒
適用的電路板寬度:65-460 mm
適用的電路板長度:80-500 mm
電路板傳輸高度:950±25 mm
元件高度:上部 30 mm,底部 30 mm
光源:LED
操作系統:Windows7操作系統
通訊接口:SMEMA通訊接口
數據處理:備份、還原、分享、整合數據
選項:1.雙面雕刻 2.煙霧凈化器 3.MES系統對接
機臺尺寸(長x寬x高):856*1750*1420mm
重量：700kg
電壓:1800 W
最大功宰:1800 W
氣源:4-6 Bar
排風管直徑:38mm
