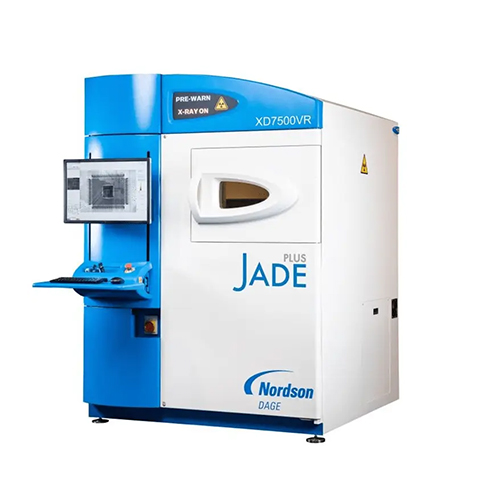

DAGE XD7500VR Jade Plus X-RAY檢測儀

設備品牌：Nordson

設備型號：XD7500VRJadePlus

設備產地：中國

XD7500VR Jade Plus X-RAY檢測儀優勢

1、NordsonDAGE新一代開放、透射式X光管

2、特征分辨率<0.95um

3、在最高160KV管電壓，3W標靶功率時仍可達到次微米級特征分辨率

4、使用NordsonDAGE133萬像素，10幀/秒的CMOS平板探測器，可實現實時模式影像增強功能，且使用壽命長

5、2000倍幾何放大倍率，7500倍系統放大倍率最大樣品尺寸:29"x22.8"(736x580mm)

6、保持放大倍率不變的情況下最大可達到65度傾斜角

7、24"TFTLCD顯示器

8、自動檢測功能不需具備任何編程技巧

9、高清晰實時影像

10、微CT選項

JadePlus采用開放式X射線管，鎢絲可更換，最高在3W功率下可達1um特征分辨率。X射線檢測系統適應場變化的高性價比生產性設備平臺

NordsonDAGE，是唯一一家專門專注于X射線電子檢測的公司，提供NordsonDAGEXD7500VRJadePlusX射線檢測系統，該系統使用最新平板探測器技術，可提供市場主導型，高效的清晰實時影像的產品檢測。高規格的系統配置，比同類競爭者更為優越。NordsonDAGE開放、透射式X光管具有使用壽命長的燈絲技術，配備133萬CMOS平板探測器，使得該系統在實時的高放大倍率，高解析度X影像技術。

領域具備最高性價比，X光管設計在底部，通過等中心線設計操作平臺的移動和影像探測器的傾斜，所有的控制可通過軟件簡單的點擊操作完成，不需要搖桿操作。如此可實現產品的安全無碰撞檢測。所有的功能可以簡單快捷進行自動檢測，而不需要進行復雜的編程技術。

XD7500VR Jade Plus X-RAY檢測儀系統參數

1、2,000倍光學放大倍率(7.500倍系統放大倍率)

簡單，無碰撞，高放大倍率，高解析度檢測系統:

在傾斜角度下檢測同樣具備上述特點

無搖桿，鼠標點擊操作

2、NordsonDAGEVR950新技術、開放、透射式X光管

所有電壓均可達到<0.95微米特征分辨率

最高電壓160KV，標靶功率:3W

燈絲組件使用壽命長

自動穩壓光管

3、最大樣品檢測尺寸:29"x22.8"(736x580毫米)

最大檢尺寸:20"x17.5"(508x445毫米)

達65度傾斜角檢測

測試點360度環繞旋轉檢測

等中心操作平臺結構保證了可視范圍內的影像分辨率

使用壽命長的133萬像素(1536*864像素比)CMOS數字探測器

10幀/秒的全息“實時”影像成像系統

實時影像增強功能

16位數字影像處理系統

防震動控制處理

24"TFTLCD操作顯示器

NordsonDAGEX射線影像操作軟件包含如下功能:

自動或手動進行元器件失效分析，包括BGA和QFN

簡單快捷制作穩定的自動檢測程序

貫穿孔填充百分比計算

精確的測量功能

可自動或手動測量芯片內氣泡比例

專利的X影像導航圖，方便定位缺陷位置

使用簡單，無需復雜的搖桿操作

外殼全封閉式鉛屏蔽安全系統

X射線輻射泄漏量<1uSv/hr

符合所有的國際標準

Windows1064位操作系統

XD7500VRJadePlusX射線檢測系統系統

尺寸:57x67x77.5(寬x長x高)

尺寸:1450x1700x1970mm(寬x長x高)

系統質量:1950千克(4300磅)

最大樣品重量:5千克

電源:單相200-230伏,16安培

最大功率:1000瓦

XD7500VR Jade Plus X-RAY檢測儀主要特點及參數

X射線燈管:開放式透射管

特征分辨率:0.95um

靶功率:3W

幀率:10fps

數字圖像處理:16bit

放大倍率:7500X

電壓:30-160KV

分辨率:1.33MP
