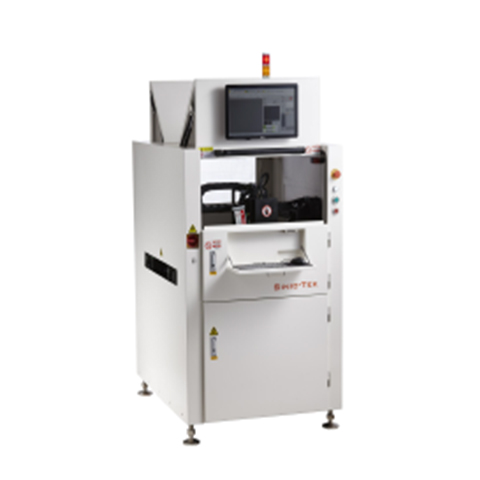

二手3DSPI錫膏厚度檢測儀 雙軌SPI錫膏機

設備品牌：思泰克

設備型號：S8030D系列

設備產地：中國

3DSPI錫膏厚度檢測儀S8030D系列產品描述及規格

1、可編程相位調制輪廓測量技術(PSLMPMP):思泰克發明專利，其獨創的可編程結構光柵使用軟件即可對光柵的周期進行設置;取消了機械驅動及傳動部分，大大提高了設備的精度及適用范圍，避免了機械損和維修成本。實現對SMT生產線中精密印刷焊錫膏進行100%的高精度三維測量。

2、思泰克專利同步結構光技術解決了錫膏三維檢測中的陰影效應干擾。結合RG二維光源完美處理高對比度的基板，如黑色基板，陶基板等。采用紅、藍、綠三色光，可提供彩色2D圖像;

3、高解析度圖像處理系統:超高幀數500萬像素工業CCD相機，配合高端鏡頭，支持對01005錫膏的快速穩定檢測。同時提供13.5um、16.5um、20um等多種不同的解析度，配合客戶的產品多樣性和檢測速度的要求;

4、快速Gerber導入及編程軟件,可實現業內最快的5分鐘編程;人工Teach功能方便使用者在無Gerber數據時的編程及檢測;

5、軸實時動態仿形:PSLM的特點提供了對PCB的翹曲變化進行實時動態跟蹤，完美解決柔性線路板和PCB翹曲問題。

6、強大的過程統計分析功能(SPC):實時SPC信息顯示，完整多樣的SPC工具，讓使用者實時監控生產中的問題，減少由于錫膏印刷不良造成的缺陷。提供給操作人員強有力的品管支持，讓使用者一目了然;

3DSPI錫膏厚度檢測儀設備軟硬件配置

1、視覺部份

檢測原理:正弦白光投影PMP檢測

工業CCD相機:500萬像素，超過150幀/秒超高速CCD

解析度:傳感器13.5um,可選16.5um

3D投影頭:投射周期變化條紋，結合CCD相機可得到真實3D圖像;3D投影頭十年免費包換

黑白2D圖像:標配，方便操作員確認不良

彩色2D圖像:標配，可合成彩色2D圖像，比黑白2D圖像更直觀

Z軸實時升降:標配，對板彎檢測時通過硬件補償

2、軟件部份

系統軟件操作平臺：Windows1064位企業版

軟件語言：中/英文

編程軟件：(RS-274X、RS274D)，CADGerber

編程時間：<5分鐘

程序細調時間：<5分鐘

換線時間：<5分鐘

拼板程序：拼板程序制作方便(含陰陽板)

編程模式、數據輸入類型：SPI程序可用鋼網文件，Gerber(RS274X，RS274D格式);也可手動添加窗口制作程

序

系統診斷：標準配置

操作簡便性：界面非常友好，WINDOWS風格，便于操作

SPC數據采集分析&制程監控軟件

強大的SPC功能，具備完善的數據采集、分析、管理功能。SPC軟件可進行ProductionTrend、Xbarchart、Rchart;Cp、Cpk等相關測試:能記錄塊PCB上每個焊錫點的體積、面積、高度、偏移等具體量化數據，并能獨立輸出電子表格模式報告;可進行異常原因統計圖、整板數值圖像、正態分布圖、個別元件測試資料曲線圖分析;還可以輸出即時不良影像及異常數據及影像儲存等功能。

3、機械部份

軌道模式：雙軌

PCB進板尺寸(長*寬)：雙軌模式:50*50~450x300mm單軌模式:50*50~450x550mm

X-Y機構：檢測頭在X-軸與Y-軸方向移動 基板在x軸與Y-軸方向均不移動;

導軌固定邊：1軌固定，2、3、4軌活動;

導軌寬度調整方式：自動、手動，兩種模式

PCB定位及夾緊方式：邊定位及夾緊

導軌高度：900±40mm

PCB工藝邊壓邊寬度：3mm

PCB傳輸方向：R->L或L->R，可實現流向軟件一鍵切換，切換模式簡單方便

4、整機信息

設備尺寸：W1000*D1350*H1530mm

供氣要求：4~6Bar

重量(KG)：1200kg220V，

電源：10A

耗電量(啟動/正常：啟動:2.5kw/正常運轉:2kw

工作氣壓：5L/min

地面承重要求：600kg/m2

接地電阻要求：接地線

具備標準SMEMA接口：具備，有好壞板輸出信號

安全保護系統：具備完善的安全指示、互鎖系統

5、電腦部份

網絡技術要求：支持TCP/IP協議，圖片即時傳送，對使用無影響

電腦類型：高性能服務器

CPU：IntelI7

內存容量：32GBMemory

硬盤容量：1THDD

操作系統：Windows1064位企業版

顯示器：24”液晶顯示器

輸入裝置：Mouse,Keyboard
