在線式選擇性波峰焊SUNFLOW DS  全自動選擇性波峰焊

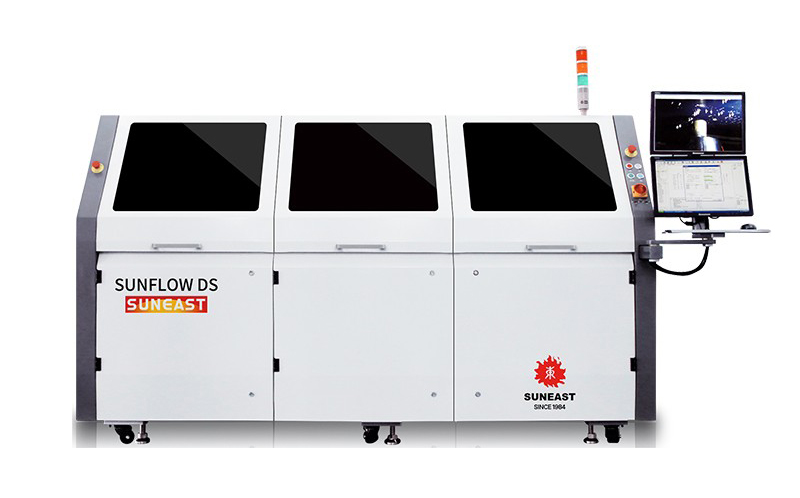

全自動在線式選擇性波峰焊SUNFLOW DS機型介紹

特點：

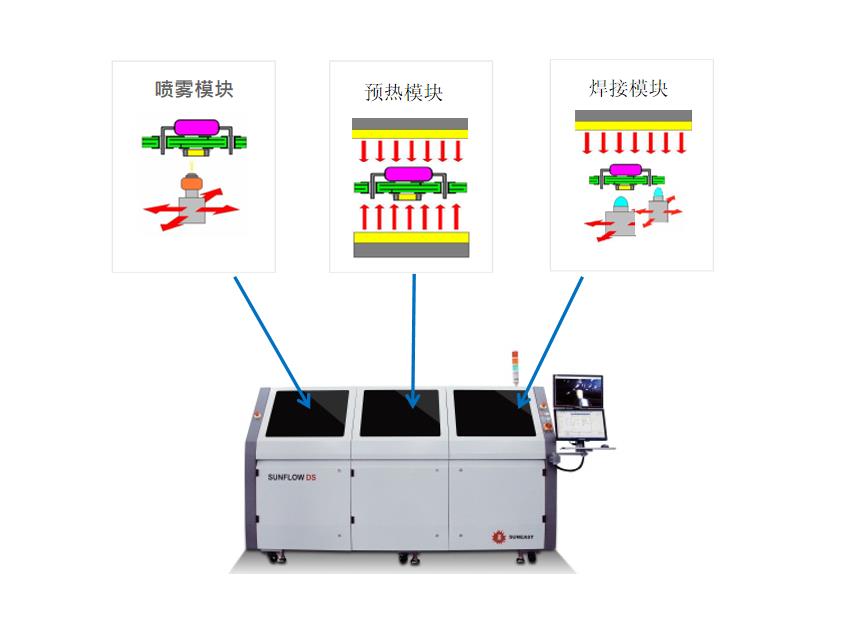

1、三段獨立模組組成，標配獨立噴霧、預熱、焊接模組。

2、可連續進板，最多可同時進3塊板，焊接效率高。

3、標配噴霧清洗功能。

4、標配噴霧檢測功能。

5、標配在線示教編程功能。

6、焊接模組配兩個相同錫爐，同時時接兩塊塊。效率高。

7、兩個噴咀最小間距95mm。

全自動在線式選擇性波峰焊工作流程

1、已插完元器件的PCB電路板，由機器入口處的進板裝置傳送至選擇性波峰焊機內；
2、PCB板傳送至噴霧階段，XY方向定位夾緊后，根據事先編好的程序進行選擇性噴霧；
3、噴霧完成后，PCB傳送至預熱階段，進行助焊劑活化，去除揮發物。根據基板特性，設置合適的溫度將PCB加熱到潤濕溫度；
4、預熱完畢后，PCB傳送至焊接階段，XYZ三個方向定位夾緊后，PCB不動，兩個錫爐在XYZ平臺的帶動下，根據事先編好的程序進行點焊或者拖焊。錫水表面的氮氣保護可以有效提高焊接質量及降低錫渣發生量；
5、焊按完成后，XYZ定位松開，PCB傳出。

更多的詳情資料請聯系我們領取哦！
