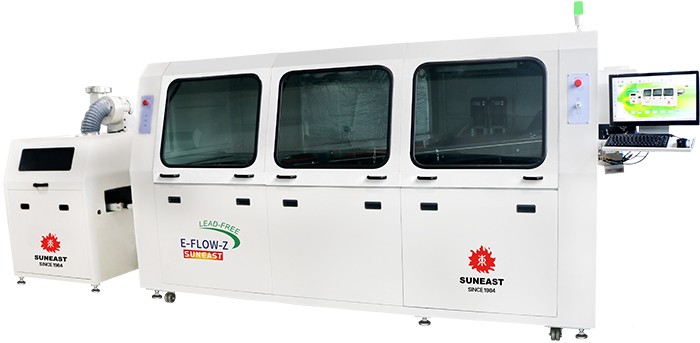

無鉛波峰焊機 E-FLOW-Z 外置噴霧 波峰焊

一、 技術參數:
基板尺寸: 50~350mm(W)*120mm(H)
入板高度: 750±20mm
傳輸速度: 500~1800mm/Min
傳送角度: 4~7o 傳送方向: 左→右
助焊劑容量: Approx.18L
噴霧排風機: 380V AC 750W. 壓縮空氣: 4~6Bar. 100L/min. 預熱溫度: Max.200℃
錫爐溫度: Max.300℃
錫爐容量: Approx.480Kg
波峰高度: Approx.12mm
外形尺寸: 5550(L)*1420(W)*1750(H)mm
整機重量: Approx.1850Kg
供電電源: 三相380VAC 50Hz
總 功 率: Approx.33KW
運行功率: Approx.8KW

二、產品特點：

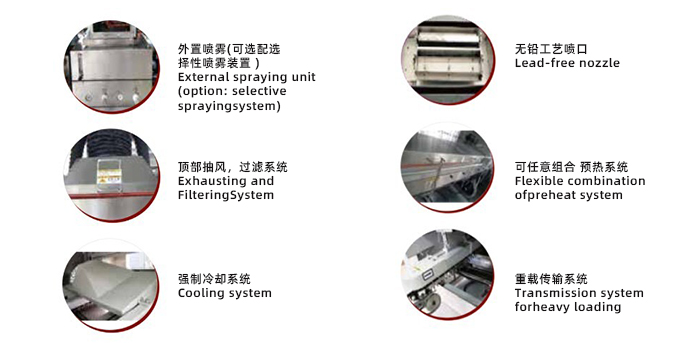

波峰焊（噴霧外置）E-FLOW-Z系列產品特點：

傳輸系統：直聯式入板結構，特制不銹鋼鏈條傳輸，鋁合金導軌獨特設計，經久耐用；運輸系統：采用分段浮動式結構，有效防止導軌變形；

預熱系統：采用抽屜式模組式節能設計， 紅外、熱風任意組合， 溫度控制采用PID方式， 使溫控精度達到±2℃， 預熱區與焊接區的溫度下降值≤5℃；

噴霧系統：采用精密型調節閥進行數字化調節，方便管理。噴嘴移動采用步進馬達控制。助焊劑自動穩壓供給，可使噴霧流量迅速達到飽和，頂部抽風，過濾系統；

錫爐采用外熱式加熱，錫爐內膽采用鑄鐵制作，內表面防腐蝕處理，兩個低流速?lài)娍?、低氧化量設計；

強制式冷卻系統，保證冷卻速度在4~6℃/秒(可調)；

PC+PLC控制系統， Windows 7操作系統， 中/英文操作界面， 工藝曲線/數據自動存儲功能， 助焊劑液面過低過高報警；錫液面過低報警；
