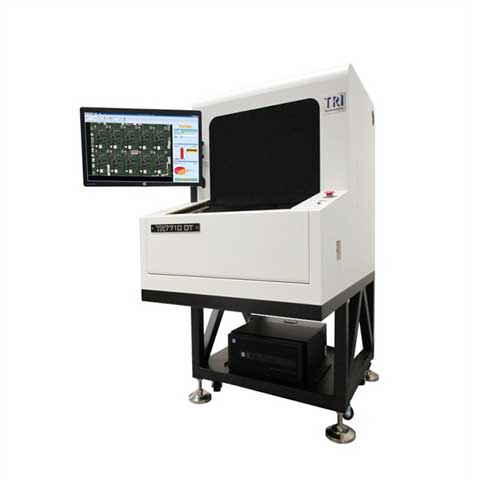

德律TR7710DT自動光學檢測機 德律AOI

設備品牌：德律AOI

設備型號：TR7710DT
設備產地：美國

德律AOI自動光學檢測儀TR7710DT介紹:TR7710 DT為一項經濟型、高彈性的走停式離線型AO!解決方案，結合了精確的高解析度相機和TRI獨有的多相位光源來捕捉精細的PCB板影像·新型的光學解決方案擁有較高的景深范圍，可針對高元件檢測，提供多種間除高度范圍以精確檢測PCB·TRI優越的檢測軟體擁有NP最佳化編程精靈，能夠展現優異的缺陷檢測結果·簡易的智能型CAD編程設計，使TR7710 DT成為一個具有高成本效益、高客制化的AOI解決方案,可滿足您的預算需求。

德律AOI自動光學檢測儀TR7710DT特點:
1、簡易的編程可用於NPI配置
2、經濟型具彈性的離線型AOI解決方案

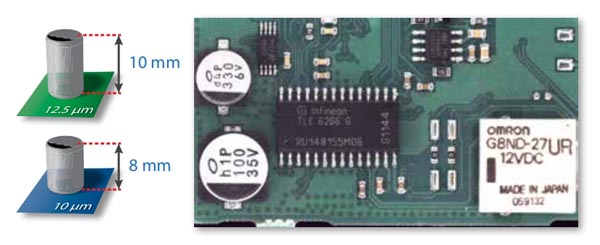

3、高解析度與高景深范圍
4、高感光6.5 Mpix 高速彩色相機
5、NPI優化簡易編程介面精靈
6、高景深范圍走停式檢測
7、10 um或12.5 um光學解析度
8、彈性的走停式離線型AOI

簡易且智能化的程式制作介面
全新的智能編程使用智能化元件庫和集成板彎補償，過程中可大大減少編程時間。

智能化資料庫+模組資料庫
智能化資料庫藉由自動分配IC腳位到對應的檢測框以加快編程速度

高精準經濟離線型AOI解決方案
TR7710 DT結合了精確的高解析度相機和TRI獨有的多相位光源來捕捉精細的PCB板影像。新型的走停式光學解決方案擁有較高的景深范圍,可針對高元件檢測，提供多種間隙高度范圍以精確檢測PCB。TRI高性能檢測軟體結合了優異的檢測功能和直覺式的CAD編程設計，為一項具有高效益、可滿足預算需求、高客制化的AOI解決方案。

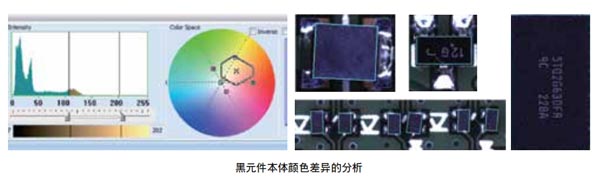

調變式色彩演算法
TRI采用新式色彩空間演算法，可提高檢測精度、減少誤判并改善檢測結果,同時降低檢測微調所需時間以及替代影像的數量。

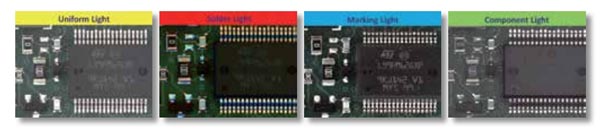

多相位光源精確檢測
四種獨立相位光源使用專門的光源條件來改善檢測效能，且高速相機在多相位光源下依舊可維持恒定的速度做檢測。

自動夾板輸送系統
單鍵操作PCB進出板?？蓽p少作業員的工作量并改善電路板的進出板時間。

高速滾珠絲桿驅動X-Y平臺移動
裝備高精度伺服馬達，有助於提供穩定且可靠的檢測結果。

德律AOI光學影像系統
上視相機 ：高感光6.5 Mpix高速彩色相機
照明光源 ：多相位，紅藍綠+白光LED燈源
光學解析度 ：10 or 12.5 μm(出廠時擇一設定)
取像方式 ：走停式取像
取像/檢測速度 ：12.5 μm (cm2 /sec) 35 10 μm (cm2 /sec) 22

爐前/爐后檢測項目
元器件缺陷:缺件、立碑、側立、極反、旋轉、位移、錯件(0CV)、損件、反件、多件錫點缺陷:錫多、錫少、橋接、DIP 類元件吃錫、翹腳、金手指表面刮傷/粘錫

X-Y平臺及控制系統
高精度滾珠絲桿驅動(搭配伺服馬達及移動控制器)

工業 4.0 生產線整合方案
YMS4.0讓TR7710 可與現場資訊監控系統(SFCS)及其他檢測機臺連接并共享檢測數據，并能夠從中央控制臺分析與追蹤檢測缺陷。
