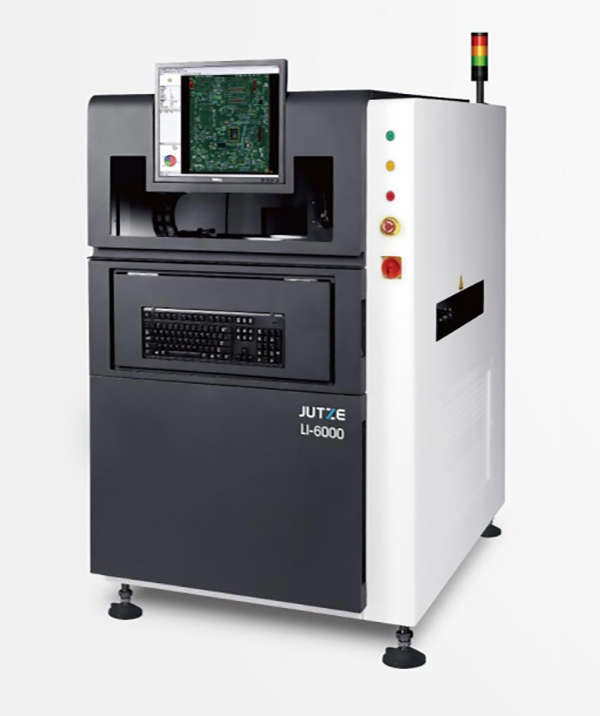

矩子AOI檢測機 全自動在線型基板檢查機

設備品牌：矩子

設備型號：LI-6000

設備產地：中國

矩子在線AOI視覺檢測設備的特點

1、SP1,爐前爐后機器通信，分析不良原因

2、實時SPC數據分析處理

3、集中管理，一人控制多線，減少線上人數

4、在線不停機進行遠程調試與程序更新

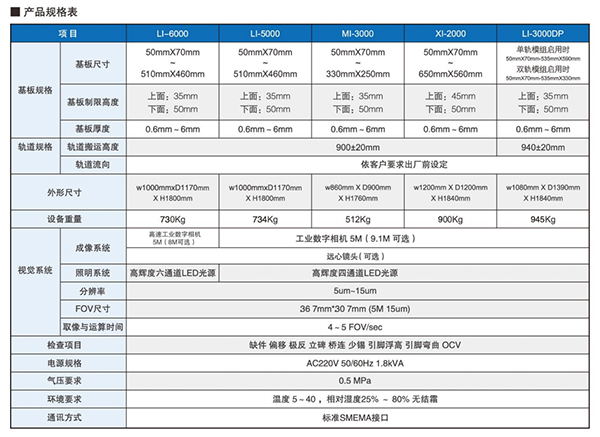

矩子在線AOI視覺檢測儀參數

矩子科技JUTZE全新的視覺系統LI-6000

適用基板:50mmx70mm-510mmx460mm

基板厚度:0.6mm-6.0mm

外形尺寸:W1000XD1170XH1800(mm)

分辨率:5um~15um

重量:734KG

全自動在線型基板外觀檢查機

全新視覺系統

高速相機，同一FOV內多種照明圖像采集

新燈源，可獨立控制的六通道光源

3次曝光成像，消除BayerPattern模糊

具有更清晰，不同照明角度圖像，檢測性能大幅提升

集中管理軟件

提升產線的自動化率，減少人力降低成本，建立產線快速反饋機制，可多點監控SMT產線協助工藝人員分析制程找出發生問題的原因從而提升制程能力。

SPC

強大的數據分析系統，操作簡便，界面美觀，可以多機實時監控、基板條碼反查、生產統計、不良誤報分析、各種報表輸出等功能。

對照分析

三點對照分析功能，實時對照報警元件在SP1、爐前AOI和爐后AOl的檢查圖像，比對印刷后、貼片后和爐后圖片，確定不良產生原因。

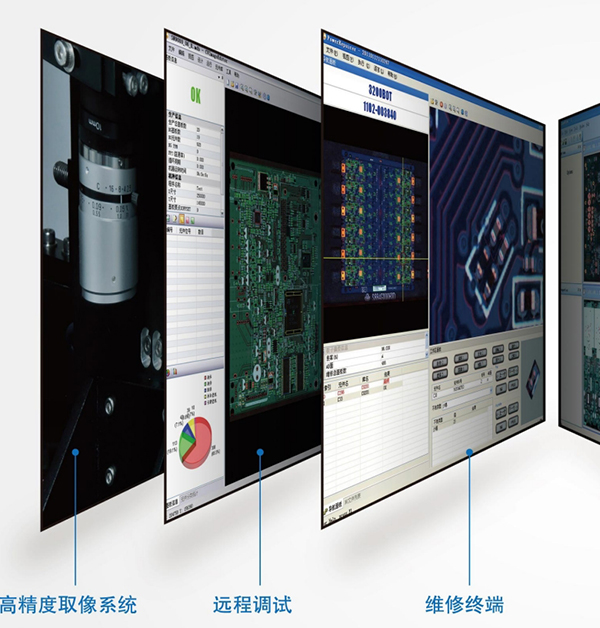

高精度取像系統

9.1MPixelCamera

TelecentricLens

遠程調試

通過網絡鏈接在線檢測設備，無需停機更新修正在線測試參數。

維修終端

實時接收在線設備的檢測結果，使用戶非?？旖莸剡M行不良判斷?？蛇B接多臺在線設備，并支持硬件條碼掃描選擇基板功能。維修結果可統計產生報表。
